貨架排布圖是一張精確了解倉庫后設計出來的貨架擺放排布的俯視圖，是為了實現客戶的要求和目的：

(1) 給管理人員提供良好工作環境與條件，提高工作效率。

(2) 利于管理員進行倉庫作業，提高倉庫物資流動速度。

(3) 降低倉庫成本費用。

(4) 在運輸、保管、裝卸物資等方面提高對顧客的服務水平。

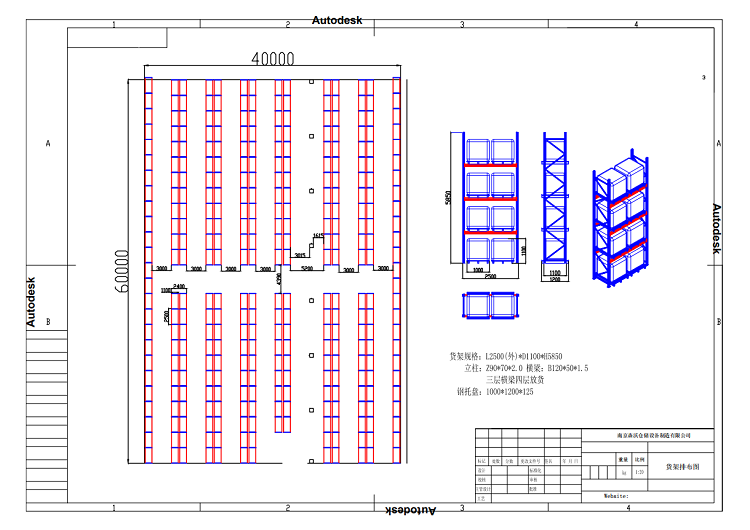

（森沃倉儲貨架排布圖）

從上面排布圖中可以看出來，這個倉庫的使用面積是40*60平方米，用的是重型貨架，屬于是三層梁四層貨，貨架的規格是L2500（外）*D1100*H5850，需要用到規格為1000*1200*125的鋼托盤（防止貨物掉落，方便后期使用叉車，進行區域性流動）。

其中紅色的代表的是重型貨架中的橫梁，規格為B120*50*1.5；藍色的代表重型貨架中的立柱，規格為Z90*70*2.0；右側圖中立體的方塊代表的是后期需要存儲的貨物；方塊下方的則是鋼托盤。

這俯視圖，將貨架的排布所需要的東西都畫的清清楚楚，甚至是貨架間距都有清楚的表示。讓客戶一目了然，做到心中清清楚楚，明明白白，利于雙方的交流，降低摩擦，讓合作順順利利。
