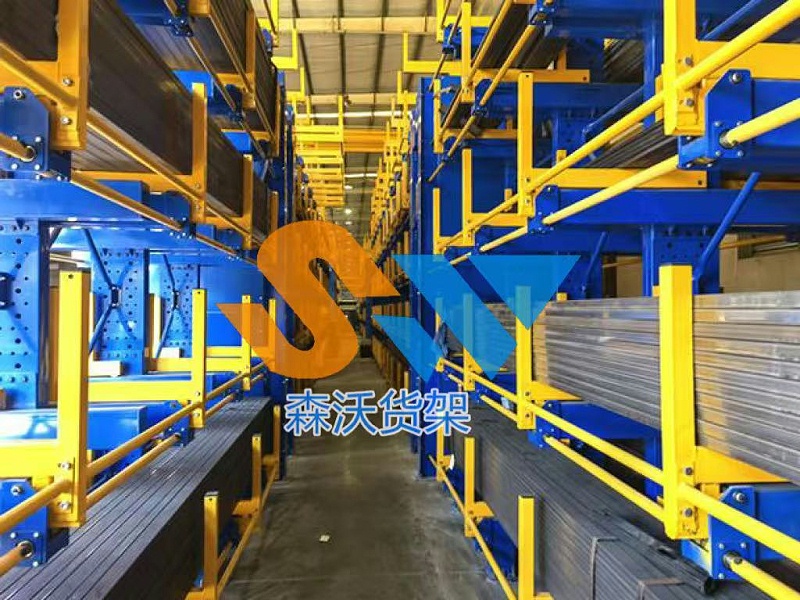

在鋼結構加工、船舶制造、鋁合金門窗等行業中，長管材（如鋼管、型材、棒料）的存儲一直是小車間的“空間噩夢”。傳統貨架為存放10米長的管材，需預留12米以上的通道和堆放區，導致車間內“管材占地比設備多”、搬運效率低下、安全隱患突出。伸縮式懸臂貨架通過創新的 “懸臂伸縮+垂直分層”設計，將長管材存儲從“平面鋪開”轉向“立體壓縮”，實測可節省60%以上占地面積。本文從小車間存儲痛點、伸縮懸臂架設計原理、空間優化邏輯三方面解析其核心價值。

一、小車間存大管材的“三大空間困局”

1、橫向鋪展：長管材的“空間吞噬效應”
傳統貨架存放長管材需采用 “水平堆疊+兩端支撐”方式，單層存儲需預留管材長度1.2倍的橫向空間（如10米管材需12米貨架長度）。若存儲100根10米管材，傳統貨架需占用120㎡地面面積，而小車間總面積常不足300㎡，管材存儲直接“吃掉”40%空間。

2、垂直浪費：固定層高的“無效空置區”
傳統貨架層高固定（通常為2-3米），而管材直徑差異大（從50mm到500mm不等），導致大直徑管材占用整層高度，小直徑管材上方空間閑置。某機械廠調研顯示，傳統貨架垂直空間利用率不足35%，65%的空間被“無效空置”。

3、通道冗余：搬運設備的“空間緩沖帶”
長管材搬運需使用叉車或航吊，傳統貨架需預留2.5米以上通道供設備轉向，進一步壓縮存儲密度。某船舶配件廠案例中，通道面積占倉庫總面積的28%，而實際存儲區僅占52%。

二、伸縮懸臂架的“空間壓縮術”：三大設計破局

1. 懸臂伸縮：從“固定長度”到“按需調節”

伸縮懸臂架的核心創新在于可變臂長設計：

液壓/電動伸縮機構：懸臂通過液壓缸或電機驅動，可在3-12米范圍內自由伸縮，存儲時縮回減少橫向占用，取料時伸出支撐管材；

分段式懸臂：針對超長管材（如15米以上），采用“主臂+副臂”拼接結構，主臂固定，副臂按需延伸，避免整體伸縮的剛性限制；

動態承重：伸縮機構通過有限元分析優化，確保在滿載（單臂承重3-5噸）時伸縮平穩無變形。
案例：某鋁合金門窗廠改造后，10米管材存儲橫向占用從12米縮減至6米，單層存儲面積減少50%。

2. 垂直分層：從“固定層高”到“管徑適配”

伸縮懸臂架采用模塊化分層設計，層高可按管材直徑定制：

小直徑管材層：層高設置300-500mm，搭配密集懸臂（每層8-12根），充分利用垂直空間；

大直徑管材層：層高調整至800-1200mm，懸臂間距加大，避免管材碰撞；

可拆卸隔板：層內加裝活動隔板，將單層分割為多個小區域，適配不同直徑管材混存。
數據：某鋼結構廠測試顯示，分層存儲使垂直空間利用率從35%提升至82%，單貨架存儲量增加2.3倍。

3. 通道共享：從“專用通道”到“復合操作區”

伸縮懸臂架通過懸臂旋轉+側向存取設計，消除對獨立通道的依賴：

90°旋轉懸臂：懸臂可繞立柱旋轉90°，管材存取時懸臂轉出至通道，完成后轉回貨架內側，通道僅需1.5米寬度；

側向叉?。?/b>配合窄通道叉車（轉彎半徑≤2米），實現“貨架-叉車”直線對接，通道面積縮減40%；
